伊顿巴斯曼TCF20系列TCF延时保险丝

分类：快速熔断器
简介：伊顿Bussmann系列TCF保险丝，20 A，60 Hz，50 Hz，双路，CF，黑色，带指示器，叶片端，延时，500%时10秒，600 V时300 kAIC，300 Vdc时100 kAIC，玻璃填充PES，底盘，35 mm DIN导轨，600 V，300 Vdc
交货周期：2周
发布时间：2025-12-26 08:51:51
点击量：98

索取报价联系客服

产品详情
销售热线：0755-27807607

Bussmann Eaton TCF20慢熔保险丝

产品名称

伊顿Bussmann系列TCF保险丝

目录编号

TCF20

产品长度/深度

1.88 in

产品高度

1.75 in

产品宽度

0.75 in

产品重量

1.08 lb

保修

不适用

合规性

CE标志

符合RoHS标准

认证

UL 认证
CSA 认证

电气额定值

额定电流

20 A

频率额定值-最大

60 Hz

频率额定值-分钟

50 Hz

中断额定值

300 kAIC at 600 Vac
100 kAIC at 300 Vdc

响应时间

10 sec at 500%

额定电压

600 Vac, 300 Vdc

一般信息

类

CF类

连接

叶片端部

保险丝指示器

带指示器

安装方法

底盘

35mmDIN导轨

特殊功能

手指安全

与一起使用

TCFH30N, CCP2-3-30CF

目录号（额定电流）

表示立方英尺
TCF6 TCF10	TCF15	TCF17-1/2	TCF20	TCF25
TCF30 TCF35	TCF40	TCF45	TCF50	TCF60
TCF70 TCF80	TCF90	TCF100
非指示性CUBEFuse
TCF1RN TCF3RN	TCF6RN	TCF10RN	TCF15RN	TCF17-1/2RN
TCF20RN TCF25RN	TCF30RN	TCF35RN	TCF40RN	TCF45RN
TCF50RN TCF60RN	TCF70RN	TCF80RN	TCF90RN	TCF100RN

纸箱数量和重量

Amp 型号	包装量	每箱重量
		lbs	kg
TCF1-30A	12	1.39	0.63
TCF35-60A	12	1.42	0.65
TCF70-100A	6	1.74	0.79

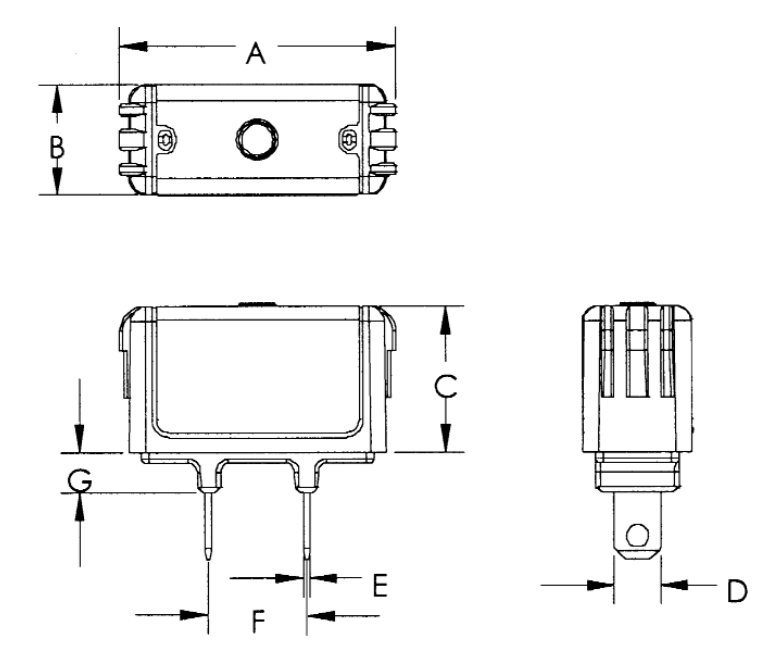

TCF_ 和TCF_RN尺寸– in (mm)

保险丝安培	尺寸 - in (mm)
保险丝安培	A	B	C	D	E	F	G
1-15	1.88 (47.75)	0.75 (19.05)	1.00 (25.40)	0.23 (5.84)	0.04 (1.02)	0.63 (15.93)	0.28 (7.11)
17 1⁄2	1.88 (47.75)	0.75) (19.05)	1.00 (25.40)	0.31 (7.87)	0.04 (1.02)	0.63 (15.93)	0.28 (7.11)
20	1.88 (47.75)	0.75) (19.05)	1.00 (25.40)	0.31 (7.87)	0.04 (1.02)	0.63 (15.93)	0.28 (7.11)
25-30	1.88 (47.75)	0.75 (19.05)	1.00 (25.40)	0.31 (7.87)	0.04 (1.02)	0.63 (15.93)	0.28 (7.11)
35-40	2.13 (54.10)	1.00 (25.40)	1.13 (28.58)	0.36 (9.10)	0.04 (1.02)	0.63 (15.93)	0.38 (9.65)
45-50	2.13 (54.10)	1.00 (25.40)	1.13 (28.58)	0.44 (11.13)	0.04 (1.02)	0.63 (15.93)	0.38 (9.65)
60	2.13 (54.10)	1.00 (25.40)	1.13 (28.58)	0.44 (11.13)	0.04 (1.02)	0.63 (15.93)	0.38 (9.65)
70	3.01 (76.45)	1.00 (25.40)	1.26 (32.00)	0.49 (12.45)	0.06 (1.60)	0.58 (14.78)	0.38 (9.65)
80-90	3.01 (76.45)	1.00 (25.40)	1.26 (32.00)	0.49 (12.45)	0.06 (1.60)	0.58 (14.78)	0.38 (9.65)
100	3.01 (76.45)	1.00 (25.40)	1.26 (32.00)	0.57 (14.48)	0.06 (1.60)	0.58 (14.78)	0.38 (9.65)

tcf20 slow blow fuse vs time delay.png
